Napęd bramy prędkości
>

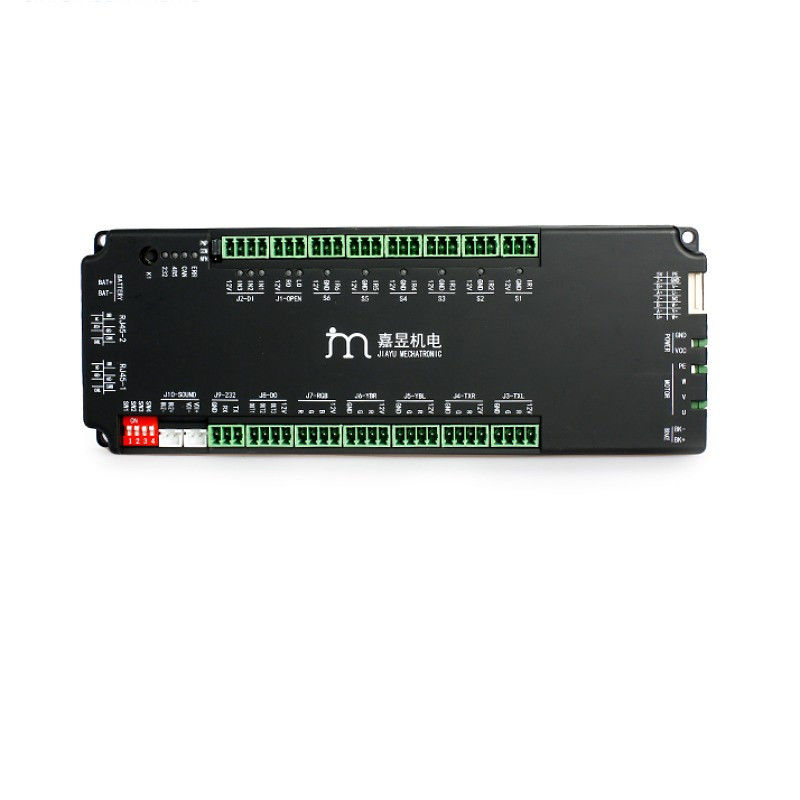

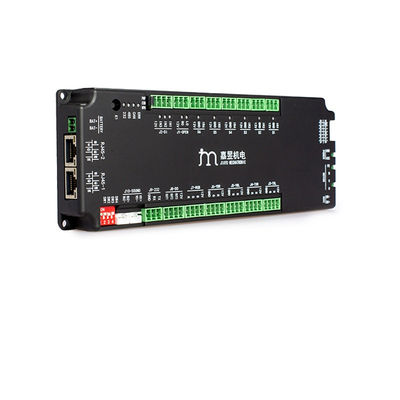

Zintegrowana płyta sterująca funkcjami sterownika i kontrolera dla kołowrotu obrotowego

Zintegrowana płyta sterująca funkcjami sterownika i kontrolera dla kołowrotu obrotowego

Nazwa marki: CSJY
Numer modelu: JMC4805
MOQ: 2
Cena: Negotiate
Szczegóły opakowania: Karton
Warunki płatności: T/T
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE
Napięcie wejściowe:
Prąd stały 24
Dane wejściowe opinii:
enkoder przyrostowy
Porty komunikacyjne:
RS232, RS485 (Modbus RTU), opcjonalnie magistrala CAN
Metoda wykrywania przeszkód:
Monitorowanie prądu silnika + wykrywanie utknięcia enkodera
Funkcje ochrony:
Nadprąd, przepięcie, podnapięcie, zwarcie
Prąd znamionowy/szczytowy:
5A / 15A
Wejście na podczerwień:
6 niezależnych interfejsów, kompatybilnych z PNP i NPN
Dedykowane wyjście:
Wyjście sprzęgła jednokierunkowego
Wyłącz i otwórz przełącznik:
Zewnętrzna bateria 12 V 1,3AH
Robocza temperatura otoczenia:
-20 ℃ ~ 55 ℃
Możliwość Supply:
5000
Podkreślić:

Płyty sterujące skrzynią obrotową

,

Kontroler napędu bramy prędkości

,

Zintegrowana tablica sterowania kierowcą

Opis produktu

Zintegrowana płyta sterująca funkcjami napędu i kontrolera dla obrotowych bramek obrotowych


Opis produktu
Zaprojektowana jako centralna jednostka sterująca dla automatycznych bramek obrotowych, ta zintegrowana płyta sterująca funkcjami napędu i kontrolera łączy elektronikę napędu silnika, sterowanie logiczne i interfejsy we/wy w jedną, kompaktową płytkę drukowaną. Eliminuje potrzebę stosowania oddzielnych modułów napędu i sterowania, upraszczając instalację, zmniejszając złożoność okablowania i poprawiając ogólną niezawodność systemu w zastosowaniach kontroli dostępu.


Płyta integruje potężny mikrokontroler (MCU) z zaprogramowaną logiką bramki obrotowej, obsługującą różne tryby pracy (dwukierunkowy, jednokierunkowy, swobodny przepływ, zablokowany). Posiada wiele portów wejściowych/wyjściowych do podłączenia zewnętrznych systemów kontroli dostępu (czytniki kart, skanery biometryczne, przyciski), lampek sygnalizacyjnych i czujników bezpieczeństwa. Wbudowane obwody zabezpieczające (przeciążeniowe, przepięciowe, zwarciowe, termiczne wyłączenie) zapewniają bezpieczne działanie w środowiskach o dużym natężeniu ruchu.


Specyfikacje techniczne

Napięcie wejściowe

24–48 VDC

Prąd znamionowy/szczytowy

5A / 15A

Silnik

Silnik serwo niskiego napięcia

Interfejs komunikacyjny

RS232 / RS485 / CAN

Wejście na podczerwień

6 niezależnych interfejsów, kompatybilnych z PNP i NPN

Próba gwałtownego przejścia przez bramkę

Wbudowany moduł hamulca

Sprzężenie zwrotne z enkodera

Inkrementalny

Sygnały wejściowe i wyjściowe

2 otwory drzwiowe + 3 wejścia/wyjścia rozszerzeń



Typowe zastosowania

  • Bramki obrotowe (kontrola dostępu dla pieszych, bramki optyczne)

  • Szybkie przejścia ze skrzydłami szklanymi lub metalowymi

  • Automatyczne bramy wjazdowe/wyjazdowe dla biur, stacji metra, lotnisk, stadionów

  • Pedały bezpieczeństwa zapobiegające przechodzeniu w grupie

  • Zestawy modernizacyjne dla istniejących ręcznych bramek obrotowych (modernizacja silnikowa)
