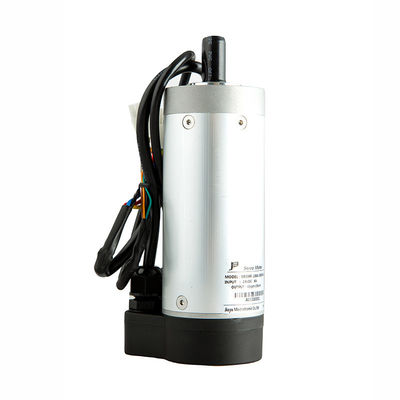

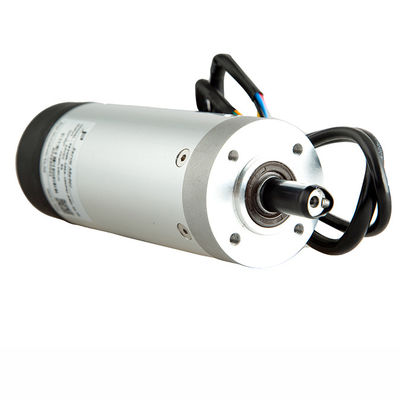

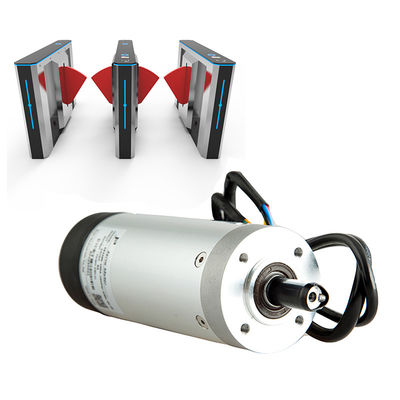

Silnik serwo DC24V 100 W zintegrowany ze skrzynią biegów do bramy skrzydłowej lotniska

Opis produktu

Theenkoder przyrostowyzapewnia w czasie rzeczywistym informację zwrotną na temat położenia i prędkości wału silnika, umożliwiając serwonapędowi wykonywanie sterowania w pętli zamkniętej. Pozwala to na:

• Precyzyjna kontrola kąta otwarcia/zamknięcia

• Regulowane krzywe przyspieszania/hamowania (miękki start/stop)

• Wykrywanie przeszkód (zabezpieczenie przed zgnieceniem)

• Spójna praca w szerokim zakresie temperatur

Silnik ten, o mocy znamionowej 100 W i zwykle działający przy napięciu 24 V, jest niskonapięciowym, bezpiecznym i energooszczędnym rozwiązaniem dla zautomatyzowanych pasów prędkości na lotniskach, stacjach metra, holach biurowych i budynkach komercyjnych. Solidna konstrukcja, w tym uszczelnione łożyska i obudowa odporna na warunki atmosferyczne (IP65), zapewnia niezawodną pracę zarówno w środowiskach wewnętrznych, jak i półzewnętrznych.

Dane techniczne

Kluczowe funkcje

• Zintegrowana skrzynia biegów:Precyzyjna przekładnia planetarna lub ślimakowa zintegrowana z obudową silnika, oferująca wysoką gęstość momentu obrotowego i brak konieczności konserwacji. Eliminuje oddzielne problemy z montażem i ustawieniem skrzyni biegów.

• Nadaje się do paneli szklanych o długości 1,5 m:Zapewnia wystarczający moment obrotowy (23 Nm po redukcji), aby płynnie wkręcać szklane panele drzwiowe o wysokości do 1,5 m i masie 15–25 kg, nawet przy zmiennym tarciu lub niewielkim obciążeniu wiatrem.

• Informacje zwrotne od enkodera przyrostowego:Enkoder o wysokiej rozdzielczości (9600 PPR) umożliwia precyzyjną kontrolę prędkości i położenia. Obsługuje działanie dwukierunkowe i wykrywanie przeszkód w czasie rzeczywistym, zapewniając zgodność z wymogami bezpieczeństwa przed zmiażdżeniem.

• Praca przy niskim napięciu:Dostępne w wersji 24 V DC – bezpieczne w miejscach publicznych i kompatybilne z systemami zasilania awaryjnego akumulatorami/UPS.

• Miękki start/stop i profilowanie prędkości:System serwosterowania umożliwia programowanie krzywych przyspieszania i zwalniania, minimalizując naprężenia mechaniczne na panelu szklanym i zawiasach oraz zapewniając cichy i płynny ruch.

• Kompaktowa, zintegrowana konstrukcja:Silnik, enkoder i skrzynia biegów w jednej obudowie zmniejszają całkowitą długość i upraszczają zarządzanie kablami – idealne rozwiązanie w przypadku cokołów o wąskich drogach.

• Trwała konstrukcja:Obudowa aluminiowa, wały ze stali nierdzewnej i stopień ochrony IP56 przed kurzem i rozpryskami wody. Zakres temperatury pracy -20°C do +55°C.

• Cicha praca:Zoptymalizowana konstrukcja przekładni i komutacja BLDC powodują, że poziom hałasu wynosi poniżej 55 dB w odległości 1 metra, co jest odpowiednie dla środowisk wrażliwych na hałas, takich jak biblioteki czy szpitale.

Aplikacje
